EnergieStV Anlage 5 (zu § 110 Satz 1 Nummer 11)
Anlage 5 (zu § 110 Satz 1 Nummer 11) [1]

Verfahren zur Bestimmung des Markierstoffs ACCUTRACETM Plus (n-Butylphenylether) in leichtem Heizöl, Kerosin und in Mischungen von leichtem Heizöl mit nicht gekennzeichnetem Dieselkraftstoff mittels zweidimensionaler Gaschromatographie mit massenselektivem Detektor


Tabelle in neuem Fenster öffnen
1
Zweck und Anwendungsbereich
1.1
Einleitung und Hinweise
Im Interesse des reibungslosen Funktionierens des Binnenmarktes und insbesondere zur Verhinderung von Steuerhinterziehung wurde mit der Richtlinie 95/60/EG des Rates vom 27. November 1995 über die steuerliche Kennzeichnung von Gasöl und Kerosin (ABl L 291 vom , S. 46) ein gemeinsames Kennzeichnungssystem für Gasöle und Kerosin, die einem ermäßigten Verbrauchsteuersatz unterliegen, eingeführt. Mit Durchführungsbeschluss (EU) 2022/197 der Kommission vom 17. Januar 2022 zur Bestimmung eines gemeinsamen Stoffes zur steuerlichen Kennzeichnung von Gasölen und Kerosin (ABl L 31 vom , S. 52) wurde ein neuer gemeinsamer Markierstoff für Gasöl und Kerosin festgelegt.

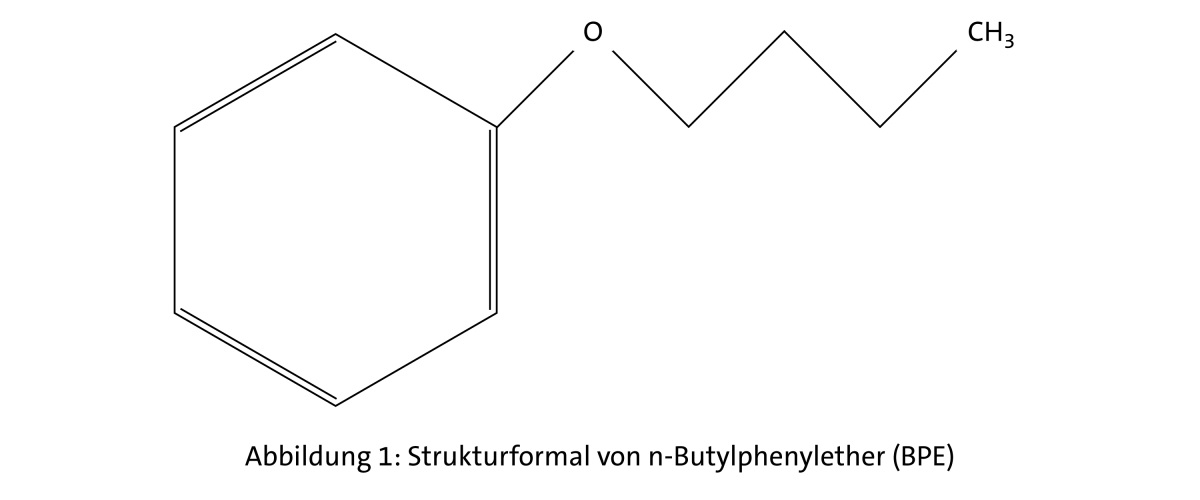

Diese Anlage enthält eine Methode zur Bestimmung des Wirkstoffs n-Butylphenylether (BPE, Butoxybenzol) in ACCUTRACETM Plus in Gasöl und Kerosin. Sie ist für die Untersuchung von gekennzeichneten, niedrig besteuerten Mineralölen und Gemischen mit Dieselkraftstoff anzuwenden.
Der Markierstoff ist:
ACCUTRACETM Plus bestehend aus etwa 24 % naphthenischen Kohlenwasserstoffen als Lösungsmittel und 76 % BPE (CAS #1126-79-0, EC# 214-426-1).


Die Mitgliedstaaten legen einen Kennzeichnungsstoffgehalt von ACCUTRACETM PLUS von mindestens 12,5 Milligramm pro Liter Energieerzeugnis fest. Dies entspricht einem Kennzeichnungsstoffgehalt von mindestens 9,5 Milligramm BPE pro Liter des Energieerzeugnisses.
1.2
Anwendungsbereich
Diese Methode beschreibt die Analyse von BPE (Abschnitt 3.4) im Konzentrationsbereich von der Nachweisgrenze bis etwa 20 mg pro Liter in Gasöl und Kerosin.
2
Prinzip

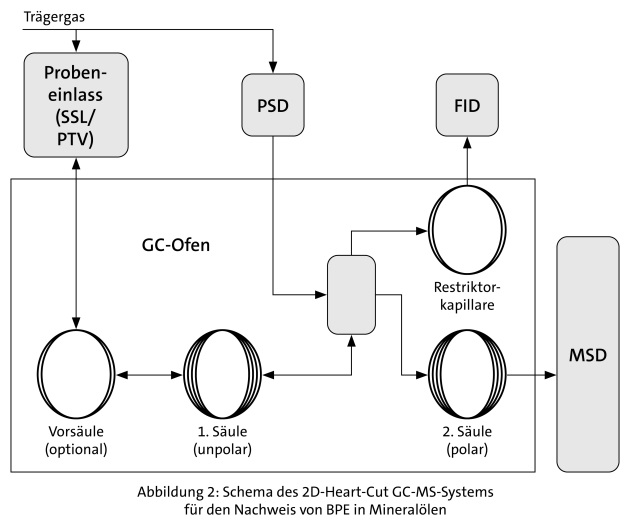

Die Quantifizierung von BPE erfolgt durch zweidimensionale Gaschromatographie in Verbindung mit einem massenselektiven Detektor (MSD). Zu diesem Zweck wird die Probe in den Trägergasstrom injiziert, auf einer ersten, unpolaren Säule gaschromatographisch vorgetrennt und durch Flammenionisationsdetektion (FID) nachgewiesen. Zum Zeitpunkt der erwarteten Elution von BPE wird ein Teil des Eluenten auf eine zweite, polarere Säule umgeleitet (so genannter Heart-Cut), und BPE wird mittels Massenspektrometrie bei m/z = 94 und 150 (SIM-Modus) nachgewiesen und quantifiziert. Nach dem Heart-Cut kann der Trägergasstrom umgekehrt werden, und die hochsiedenden Komponenten werden durch den Injektor abgeleitet (sog. Backflush). Abbildung 2 zeigt ein Schema des 2D-Heart-Cut-Systems, das zur Bestimmung von BPE in Kraft- und Heizstoffen verwendet wird.


Grundsätzlich kann die Methode in zwei Varianten angewendet werden:
VERFAHREN A) Injektion der unverdünnten Probe und Quantifizierung mit externem Standard; und
VERFAHREN B) Quantifizierung nach aliquoter Verdünnung mit einer internen Standardlösung (ISTD).
Der ISTD ist ein am Phenylring deuteriertes BPE (d5-BPE, Abschnitt 3).
3
Reagenzien und Materialien
3.1
n-Heptan (für die Chromatographie, Reinheit ≥ 99 %,)
3.2
Toluol (für die Chromatographie, Reinheit ≥ 99,9 %)
3.3
Xylol-Isomerengemisch oder o-Xylol (für die Chromatographie, Reinheit ≥ 98 %)
3.4
BPE (Reinheit ≥ 99 %)
3.5
d5-BPE (Reinheit ≥ 98 %)
3.6
Gasöl mit und ohne Biodiesel (zum Beispiel DK-B0 und DK-B7)
Alle Reagenzien sind entsprechend den Sicherheitshinweisen zu handhaben und zu lagern.
4
Analysengerät und Analysenparameter
4.1
Gaschromatograph mit automatischem Probengeber, Split-Splitless-Einlass (SSL) oder temperaturprogrammierbarem Einlasssystem (PTV), Pneumatikschaltmodul (PSD), Flammenionisationsdetektor (FID) und massenselektivem Detektor (MSD) mit Ionenextraktor- oder vergleichbarer Elektronenstoßionisationsquelle
4.2
Personalcomputer mit Software für Datenaufnahme und -auswertung
4.3
Standardlaborglasgeräte
4.4
Analysenwaage (mit mindestens 4 Nachkommastellen)
4.5
Wasserbad (thermostatisierbar auf 20 ± 0,2 °C)
4.6
Mikropipetten (zur Herstellung von Standards und gegebenenfalls Verdünnung mit ISTD-Lösung)
4.7
Chromatographiebedingungen
Die folgenden beispielhaften Bedingungen sind erfolgreich getestet worden. Jedes Labor muss die Methodenparameter entsprechend seiner eigenen instrumentellen Ausstattung optimieren.
Berechnen Sie die entsprechenden Druck- und Flusswerte mit einem PSD-Berechnungstool.
Besonderes Augenmerk ist auf die Länge des Heart-Cut-Zeitfensters zu richten (On-Off-Ventil des PSD). Überprüfen Sie die Heart-Cut-Parameter mindestens monatlich und auf jeden Fall nach jeder Veränderung am Gerät durch Injektion einer BPE-Lösung in Höhe von mindestens der höchsten Standardkonzentration in Xylol oder Toluol.
Eine Verschiebung der BPE-Retentionszeit oder eine Verschlechterung der Peakform (zum Beispiel Tailing) in der ersten Säule würde die Menge des in die zweite Säule geleiteten Analyten verringern, was zu einer Unterschätzung der BPE-Konzentration führen würde, wenn das Zeitfenster des PSD nicht entsprechend angepasst wird.
Anstelle von Helium kann auch Wasserstoff als Trägergas verwendet werden.
Modul
Parameter
Wert für SSL-Einlass
Wert für PTV- oder SSL-Einlass
Probengeber
Injektionsvolumen:
1 μl (10 μl Spritze) mit 0,2 μl Luftpolster
0,2 μl (1 μl Spritze) mit 0,02 μl Luftpolster
Lösungsmittelreinigungszyklen:
2 mal 8 μl vor und 5 mal 4 μl nach der Injektion
2 mal 0,8 μl vor und 5 mal 0,4 μl nach der Injektion
Probenspülzyklen:
2 mal mit 2 μl Probe
2 mal mit 0,4 μl Probe
Reinigungslösungsmittel:
Toluol
Viscositätsverzögerung:
2 s
Aufziehgeschwindigkeit:
Lösungsmittel 300 μl/min; Probe 100 μl/min
Abgabegeschwindigkeit:
3000 μl/min
Injektionsgeschwindigkeit:
6000 μl/min
Einlasssystem
Liner:
Ultra-inert (900 μl, split/splitless, single taper, glass wool)
Temperatur:
250 °C oder 300 °C
300 °C und bis 400 °C nach Heart Cut
Einlasssystem
Splitverhältnis:
50:1 (mit ISTD), 100:1 (ohne ISTD)
5:1 (mit ISTD), 10:1 (ohne ISTD)
Anpassung des Splitverhältnisses aufgrund der Verdünnung mit ISTD
Trägergas:
Helium (104 ml/min, Gas Saver nach 3 min)
Septumspülung:
3 ml/min
Modul
Parameter
Konfiguration 1
(SSL-Inlet und Backflush)
Konfiguration 2
(SSL- oder PTV-Inlet mit und ohne Backflush)
Kapillarsäulen
Vorsäule:
ohne
zum Beispiel deaktivierte Vorsäule (L: 5 m, ID: 0,25 mm)
1. Säule:
unpolare Kapillarsäule, zum Beispiel DB-17HT (L: 15 m, ID: 0,25 mm, Film 0,15 μm)
unpolare Kapillarsäule, zum Beispiel DB-1HT (L: 15 m, ID: 0,25 mm, Film 0,1 μm)
2. Restriktor zum FID:
zum Beispiel Leerkapillare (L: 0,64 m, ID: 0,1 mm)
zum Beispiel Leerkapillare (L: 0,68 m, ID: 0,1 mm)
3. Säule:
Kapillarsäule mit polarer Phase (L: 30 m, ID: 0,25 mm, Film 1,0 μm)
Kapillarsäule mit polarer Phase (L: 30 m, ID: 0,25 mm, Film 0,2 μm)
Säulenflussraten
1. Säule:
1 ml/min für 5,15 min, dann –1 ml/min bis 15,167 min (Backflush)
1,075 ml/min für 4,3 min, dann –3 ml/min bis 15 min (nur für Backflush)
2. Restriktor zum FID:
2,5 ml/min
2,5 ml/min
3. Säule:
Flusskontrolle via 2. Säule (2,34 ml/min)
Flusskontrolle via 2. Säule (2,48 ml/min)
Säulenofen
100 °C für 0,5 min, 10 °C/min bis 180 °C, 30 °C/min bis 260 °C, 260 °C halten für 4 min; Gesamtzeit: 15,167 min
100 °C für 1 min, 5 °C/min bis 125 °C, 100 °C/min bis 260 °C, 260 °C halten für 7,65 min; Gesamtlaufzeit: 15 min oder ohne Backflush: 260 °C halten für 3 min, 10 °C/min bis 290 °C, 290 °C halten für 6,65 min; Gesamtzeit: 20 min
PSD/ Heart Cut
Ventil auf:
4,94 min
4,00 min
Ventil zu:
5,07 min
4,20 min
Bestimmt und regelmäßig überprüft mit BPE-Lösung auf dem Niveau von mindestens der höchsten Standardkonzentration in Xylol oder Toluol
FID
Temperatur:
285 °C
Air Flow:
400 ml/min
H2-Flow:
40 ml/min
Makeup (N2)-Flow:
25 ml/min
Datenrate:
20 Hz
MSD
Transfer-Line-Temperatur:
260 °C
EI-Quellentemperatur:
230 °C
Quadrupoltemperatur:
150 °C
Verstärkungsfaktor:
1,0
SIM Ionen BPE:
m/z = 94 and 150 (Quantifier and Qualifier)
SIM Ionen d5-BPE:
m/z = 99 and 155 m/z (Quantifier and Qualifier)
Dwell-Time:
100 ms each
Scanrate:
1,562 u/s
Detektor an:
8,0 min
6,1 min
Detektor aus:
9,5 min
7,6 min
Tabelle 1: Beispielhafte Chromatographiebedingungen
5
Durchführung
5.1
Allgemeines
Entnehmen Sie eine repräsentative Probe des zu analysierenden Produkts. Für die Quantifizierung sind die Proben als Doppelbestimmung zu analysieren.
5.2
Voruntersuchung
Insbesondere bei hohem Probenaufkommen wird eine Voruntersuchung empfohlen, um festzustellen, ob BPE in den Proben überhaupt nachweisbar ist. Dazu können die Proben unverdünnt ohne Zugabe des ISTD und ohne Kalibrierung gemessen werden. Um zu prüfen, ob das gaschromatographische System über eine ausreichende Empfindlichkeit und Trennleistung verfügt, wird vor den Proben eine Kontrolllösung eingespritzt, die BPE in einer Gasölmatrix enthält. Es wird empfohlen, etwa 0,5 % der erforderlichen Konzentration in gekennzeichnetem, leichtem Heizöl zu verwenden (zum Beispiel Standardlösung 9).
Vorgehensweise:
Die Standardlösung 9 wird in unverdünntem Zustand als Kontrollprobe analysiert.
Die Proben sind ebenfalls unverdünnt zu analysieren.
Wenn die Kontrolle erfolgreich ist und kein Signal für BPE in der Probe vorliegt, kann die Probe als negativ angesehen werden und es ist keine weitere Analyse erforderlich.
Die Analyse der Kontrollprobe ist nach zehn unbekannten Proben zu wiederholen.
5.3
VERFAHREN A):
Analyse ohne Zusatz eines internen Standards
5.3.1
Probenvorbereitung für die Quantifizierung
Füllen Sie die Proben in 2-ml-Fläschchen und verschließen Sie diese gut.
5.3.2
Kontrollproben
BPE-freier Dieselkraftstoff-B7 wird mit BPE versetzt, um zwei Kontrollproben mit einem Gehalt von etwa 10 mg/l und 0,1 mg/l herzustellen. Die Vorbereitung kann wie bei den Standardlösungen 2 und 8 erfolgen. Alternativ kann auch ein zertifiziertes Referenzmaterial (CRM) verwendet werden.
5.3.3
Standardlösungen mit BPE
5.3.3.1
Stammlösungen
Stammlösung I: Etwa 750 mg BPE werden mit einer Genauigkeit von 0,1 mg in einen 100-ml- Messkolben eingewogen und mit Diesel-B0 oder Diesel-B7 bis zur Marke aufgefüllt. Diese Stammlösung hat eine BPE-Konzentration von etwa 7500 mg/l.
Die Reinheit der Kalibriersubstanz gemäß dem Analysenzertifikat ist zu berücksichtigen.
Stammlösung II: 2000 μl der Stammlösung I werden in einen 100-ml-Messkolben überführt und bis zur Markierung mit Diesel-B0 oder Diesel-B7 aufgefüllt. Diese Stammlösung hat eine BPE-Konzentration von etwa 150 mg/l.
Vor dem Auffüllen sind die Lösungen im Wasserbad (Abschnitt 4.5) mindestens für 30 Minuten auf 20 °C zu temperieren.
Die Einwaagen, Zielkonzentrationen und Endvolumina sind Richtwerte. Es muss eine gleichmäßige Verteilung der Konzentrationen der Standards über den Arbeitsbereich gewährleistet sein.
5.3.3.2
Standardlösungen
Die Standardlösungen können gemäß Tabelle 1 aus den in Abschnitt 5.3.3.1 beschriebenen Stammlösungen hergestellt werden.
Standardlösung
Zielkonzentration [mg/l]
Verdünnt aus BPE-Stamm-/Standardlösung
Volumen BPE-Stamm-/Standard [ml]
Endvolumen [ml]
1
15,000
Stammlösung II
10
100
2
10,5000
Stammlösung II
7
100
3
7,5000
Stammlösung II
5
100
4
3,7500
Stammlösung II
2,5
100
5
1,0500
Standardlösung 2
10
100
6
0,5250
Standardlösung 2
5
100
7
0,2100
Standardlösung 2
2
100
8
0,1050
Standardlösung 5
10
100
9
0,0525
Standardlösung 5
5
100
10
0,0210
Standardlösung 5
2
100
Tabelle 2: Verdünnungsreihe zur Herstellung der Standardlösungen
Vor dem Auffüllen sind die Mischungen im Wasserbad (Abschnitt 4.5) mindestens 30 Minuten lang auf 20 °C zu temperieren. Die Einwaagen, Zielkonzentrationen und Endvolumina sind Richtwerte.
Für die Routinekalibrierung ist die Verwendung von mindestens sechs Kalibrierpunkten (fett gedruckt) ausreichend. Die Kalibrierlösungen werden vor den Proben eingespritzt. Falls erforderlich, sind Mehrfachinjektionen der Standards möglich.
Die Ausweitung des Arbeitsbereichs durch zusätzliche Standards mit höheren BPE-Konzentrationen ist möglich. In diesem Fall ist zu prüfen, ob eine lineare Regression zulässig ist.
Die Kalibrierkurve wird durch den Koordinatenursprung gezwungen.
5.4
VERFAHREN B):
Bestimmung mit Zusatz des internen Standards
5.4.1
Probenvorbereitung für die Quantifizierung
800 μl der Standardlösung, Probe oder Kontrollprobe werden mit 800 μl der ISTD-Standardlösung III (Abschnitt 5.4.3) in einem 2-ml-GC-Fläschchen mit einer automatischen Pipette mit variabler Dosiergeschwindigkeit verdünnt. Das Fläschchen ist gut zu verschließen und gut zu durchmischen.
Alternativ kann die ISTD-Lösung III durch eine so genannte 2-Lagen-Sandwich-Injektion zur unverdünnten Probe im Probengebermodul des GC zugegeben werden, vorzugsweise unter Verwendung eines kleinen Gesamtinjektionsvolumens und einer entsprechend angepassten Injektionsspritze.
5.4.2
Kontrollproben
Siehe Abschnitt 5.3.2
5.4.3
Interne Standardlösung mit d5-BPE in Xylol
ISTD-Stammlösung I: Etwa 500 mg d5-BPE (mit einer Genauigkeit von 0,1 mg) werden in einen 100-ml- Messkolben eingewogen und bis zur Marke mit Xylol (3.3) aufgefüllt. Diese Stammlösung hat eine d5-BPE-Konzentration von etwa 5000 mg/l.
Die Reinheit der Kalibriersubstanz gemäß dem Analysenzertifikat ist zu berücksichtigen.
ISTD-Stammlösung II: 1000 μl der ISTD-Stammlösung I werden in einen 50-ml-Messkolben überführt und bis zur Marke mit Xylol (3.3) aufgefüllt. Diese Stammlösung hat eine d5-BPE-Konzentration von etwa 100 mg/l.
ISTD-Stammlösung III: 2000 μl der ISTD-Stammlösung II werden in einen 100-ml-Kolben überführt und bis zur Marke mit Xylol (3.3) aufgefüllt. Diese Stammlösung hat eine d5-BPE-Konzentration von etwa 2 mg/l.
Vor dem Auffüllen sind die Mischungen mindestens 30 Minuten lang im Wasserbad (Abschnitt 4.6) auf 20 °C zu temperieren.
5.4.4
Standardlösungen mit BPE
Siehe Abschnitt 5.3.3
Für die Routinekalibrierung ist die Verwendung von mindestens sechs Kalibrierlösungen (fett gedruckt) ausreichend. Die Kalibrierlösungen werden vor den Proben eingespritzt. Falls erforderlich, sind Mehrfachinjektionen der Standards möglich.
Die Kalibrierkurve wird durch den Koordinatenursprung gezwungen.
5.5
Kalibrierung und Berechnung

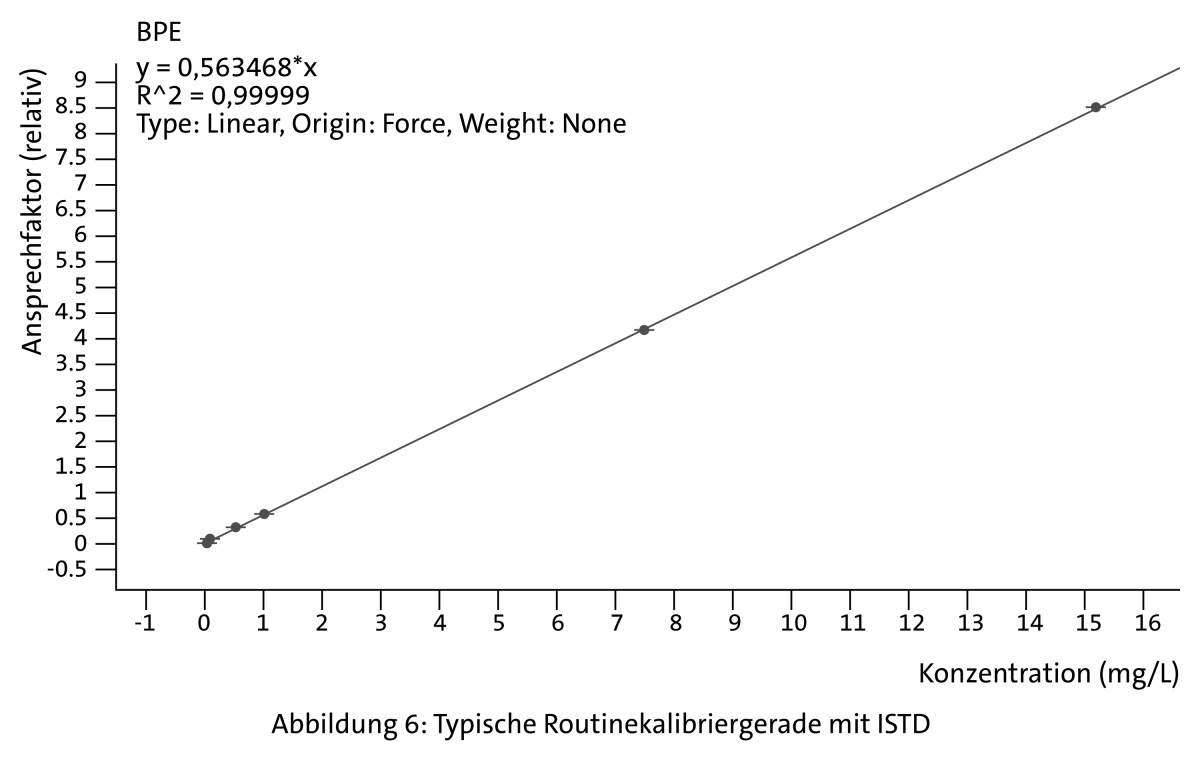

Bei Routineanalysen wird eine lineare 7-Punkte-Kalibrierung durchgeführt (6 Punkte und erzwungener Nullpunkt, siehe auch 5.3.3.2 und 5.4.4).
VERFAHREN A):
Die Kalibrierkurve wird erstellt, indem die Fläche des zu quantifizierenden Ions (m/z = 94) des BPE- Peaks in jedem Standardchromatogramm gegen die genaue Konzentration des jeweiligen Standards in mg/l aufgetragen wird. Es wird eine lineare Regression mit erzwungenem Nulldurchgang angewandt.
Berechnen Sie die Konzentration X (mg/l) von BPE in der Probe anhand der linearen Gleichung:
x =  Y/a
mit
a = Steigung der Regressionsgeraden
Y = Fläche des zu quantifizierenden Ions des BPE (m/z = 94) im Chromatogramm der Probe
VERFAHREN B):
Die Kalibrierkurve wird konstruiert, indem das Verhältnis der Fläche des quantifizierenden Ions (m/z = 94) des BPE-Peaks zur Fläche des quantifizierenden Ions des d5-BPE-Peaks (m/z = 99) in jedem Standardchromatogramm gegen die genaue Konzentration des jeweiligen Standards in mg/l aufgetragen wird. Es wird eine lineare Regression mit erzwungenem Nulldurchgang angewandt. Mit Hilfe der Regressionsgerade wird die Konzentration der Probe in mg/l bestimmt.
Berechnen Sie die Konzentration X (mg/l) von BPE in der Probe anhand der linearen Gleichung:
x =  Y'/a
mit
a = Steigung der Regressionsgeraden
Y' = Verhältnis der Fläche des zu quantifizierenden Ions des BPE (m/z = 94) zur Fläche des zu quantifizierenden Ions des Peaks des d5-BPE (m/z = 99) im Chromatogramm der Probe
Führen Sie die Kalibrierung regelmäßig (mindestens alle zwei Wochen) und nach jeder Änderung am Gerät (z. B. MSD-Tuning, Wechsel des Liners, Änderung des Heart-Cut-Zeitfensters) oder im Falle eines Qualitätskontrollfehlers durch.
Qualitätssichernde Maßnahmen:
Nach jeder Kalibrierung werden eine n-Heptan- oder Toluol-Leerwertprobe und die Kontrollproben (5.3.2) analysiert. Nach der Messung von zehn Proben (als Doppelbestimmung) sind die Leer- und Kontrollproben erneut zu vermessen. Die Ergebnisse sind in Regelkarten zu verzeichnen. Wiederholen Sie die Kalibrierung, wenn die Qualitätskontrolle versagt oder ein Trend über mehr als sieben Messungen vorliegt.
Die quantitative Auswertung ist nur zulässig, wenn die Signale von BPE und d5-BPE nicht gestört sind und das Verhältnis des Molekularpeaks zum Basispeak im erwarteten Bereich liegt (Qualifier-Ion).
6
Ergebnisangabe
Der Gehalt an Kennzeichnungsstoffen wird als Massenkonzentration in mg/l angegeben. Bei Massenkonzentrationen ≤ 1,00 mg/l erfolgt die Ergebnisangabe auf 0,01 mg/l gerundet, oberhalb von 1,00 mg/l auf 0,1 mg/l gerundet.
Beim Runden auf die letzte anzugebende Stelle ist DIN 1333 zu berücksichtigen.
7
Präzision
7.1
Arbeitsbereich
Die Linearität der Kalibrierung wurde bis zu Konzentrationen von 20 mg/l geprüft. Der lineare Korrelationskoeffizient R2 sollte besser als 0,995 sein (R > 0,999).
7.2
Nachweis- und Bestimmungsgrenze
Die Nachweisgrenze (LOD) und die Bestimmungsgrenze (LOQ) hängen von der Art des verwendeten Gerätes ab. Daher muss jedes Labor diese Werte selbst bestimmen.
Diese Werte sind nach dem IUPAC-Verfahren durch mindestens zehnmalige Messung einer Probe mit einer bekannten niedrigen Konzentration und Multiplikation der Standardabweichung mit 3 bzw. 10 zu schätzen. Die Werte in Tabelle 3 sind Richtwerte, die mit einem modernen MSD erreicht werden können.
VERFAHREN A)
ohne ISTD [mg/l]
VERFAHREN B)
mit ISTD [mg/l]
Nachweisgrenze (LOD)
0,009
0,011
Bestimmungsgrenze (LOQ)
0,031
0,036
Tabelle 3: Nachweis- und Bestimmungsgrenze
Die Verwendung des ISTD hat keinen signifikanten Einfluss auf die Nachweis- und Bestimmungsgrenze.
7.3
Wiederholbarkeit und Vergleichbarkeit
Es wurde festgestellt, dass die Wiederholbarkeit und die Vergleichbarkeit von der BPE-Konzentration abhängen und durch die folgenden linearen Funktionen ausgedrückt werden können, wobei X der Mittelwert einer Doppelbestimmung ist:
VERFAHREN A)
ohne ISTD [mg/l]
VERFAHREN B)
mit ISTD [mg/l]
Wiederholbarkeit (r)
r = 0,036 X + 0,048
r = 0,0363 X – 0,0124
Vergleichbarkeit (R)
R = 0,121 X + 0,055
R = 0,0893 X + 0,042
Horwitz-Vergleichbarkeit
RHorw= 0,0778 X + 0,0235
Tabelle 4: Wiederhol- und Vergleichbarkeit sowie Vorhersage nach Horwitz
8
Anhang
8.1

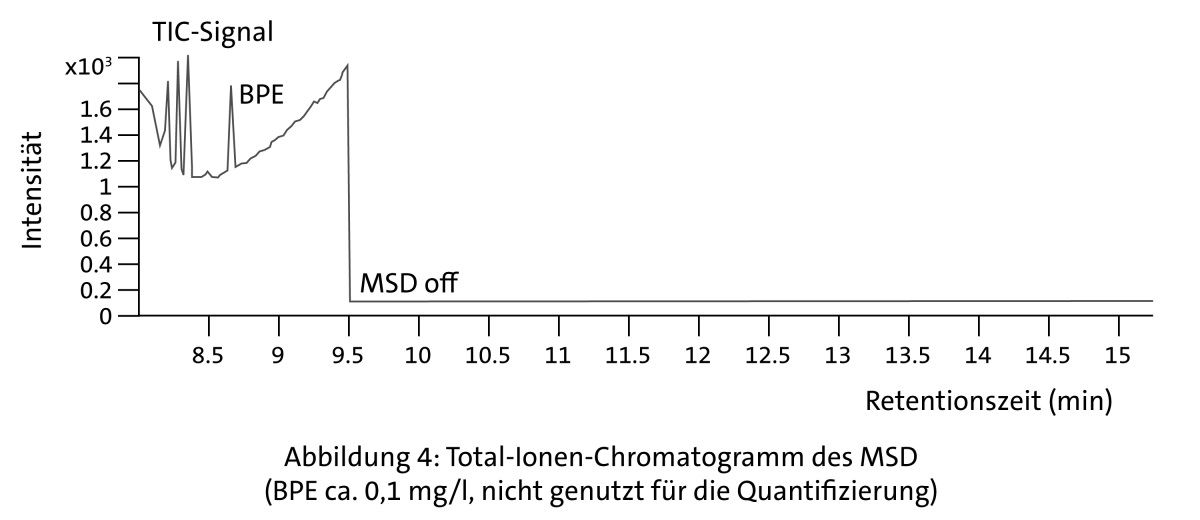

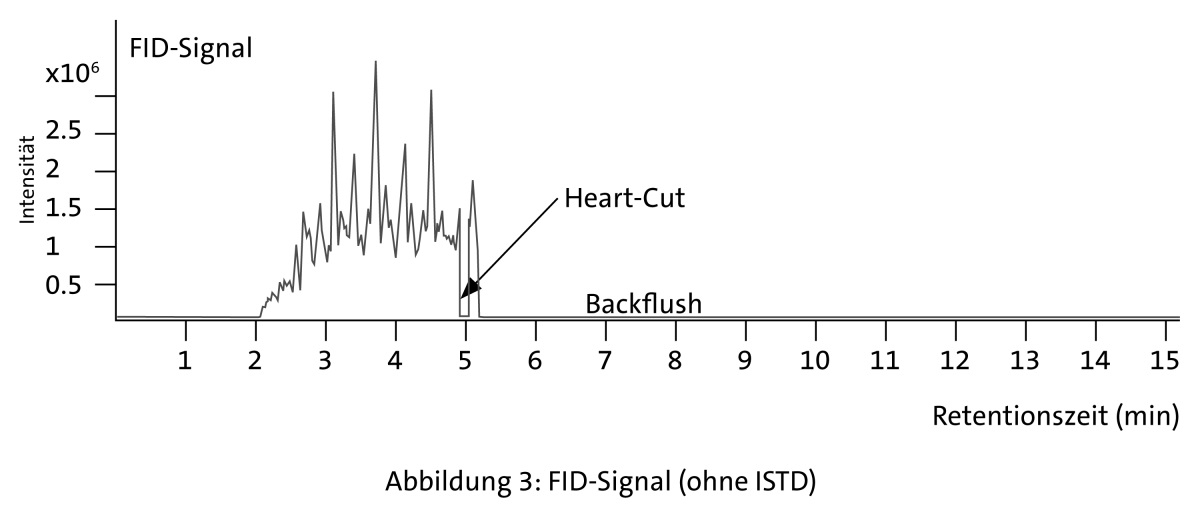

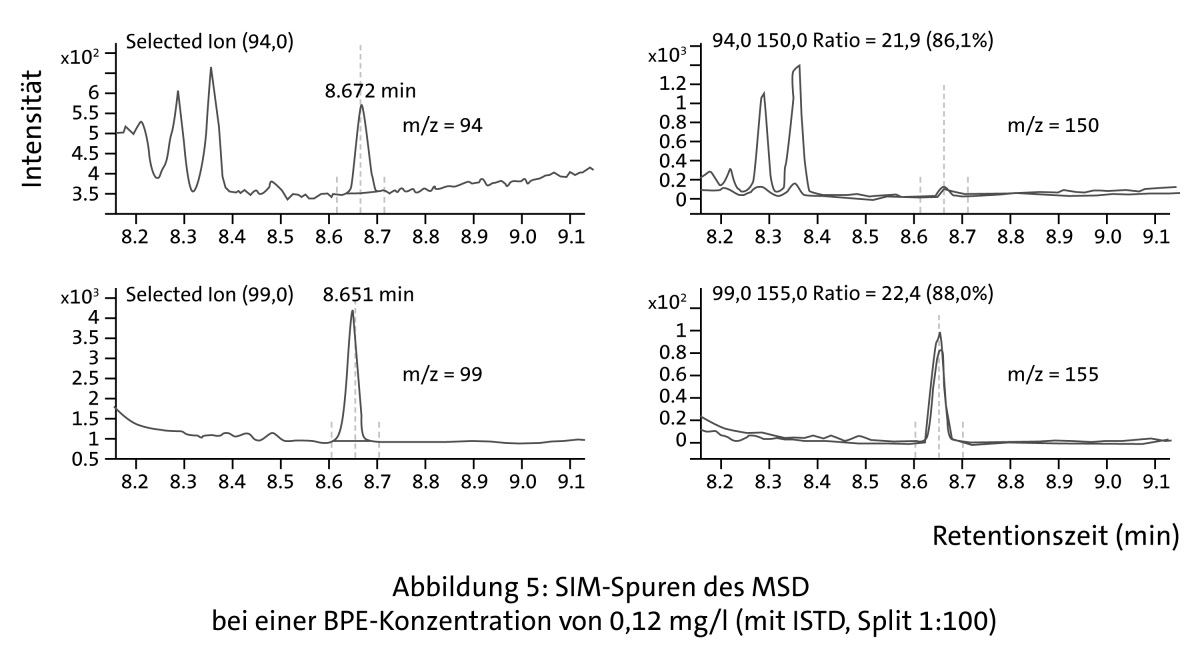

Anhang 1: Chromatogramme


Bei der Messung von Proben mit ISTD dominiert das Lösemittelsignal von Xylol das FID-Chromatogramm.
